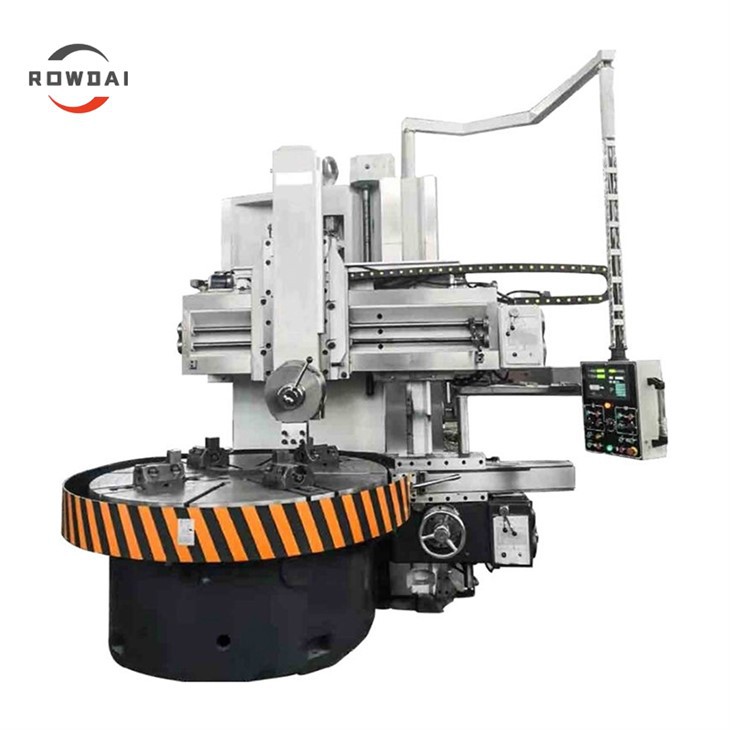

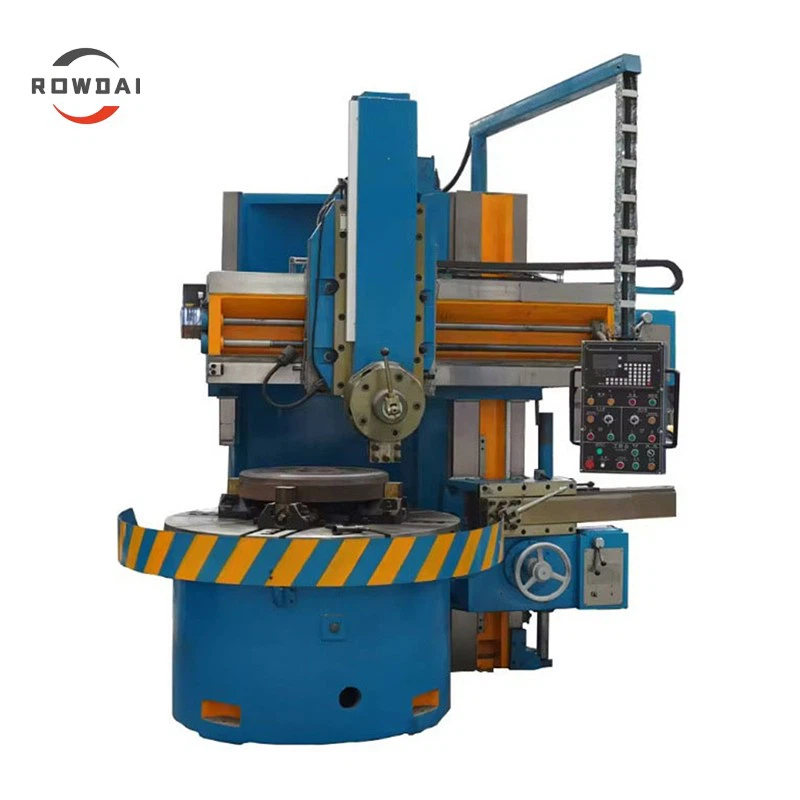

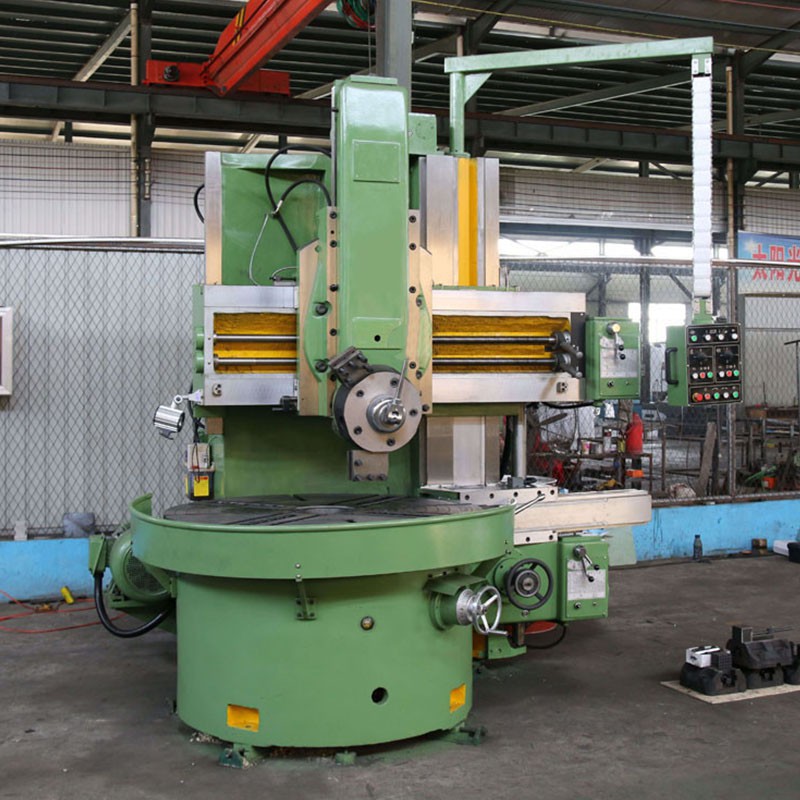

Vertikal dreiebenkmaskin

Detaljer

Denne serien med én-søylet vertikal dreiebenkmaskin har en vertikal verktøystøtte og en sideverktøystøtte.
Den vertikale dreiebenkmaskinen er egnet for maskinering av ulike typer jernholdige metaller, ikke-jernholdige metaller og noen ikke-metalliske materialer med høyhastighetsstålverktøy og hardmetallverktøy.
Den kan snu den indre sylindriske overflaten, den ytre sylindriske overflaten, endeflaten, den indre koniske overflaten, den ytre koniske overflaten og sporet.

Produktet klassifisering

Konvensjonell dreiebenk

Share to

Sende bookingforespørsel

Funksjoner

Denne vertikale dreiebenkmaskinen er egnet for maskinering i ulike bransjer, og kan brukes til grov- og finishdreiing av innvendige og utvendige sylindriske overflater, koniske overflater, endeflater og sporing.
Basen, arbeidsbordet, sengerammen, tverrbjelkene og andre hovedkomponenter er laget av høy-styrke,-slitasjebestandig grått støpejern og herdet for å eliminere indre stress og forhindre deformasjon.
Styreflatene til søylene og bjelkene er herdet ved høyfrekvent bråkjøling, med en hardhet på HRC48-55.

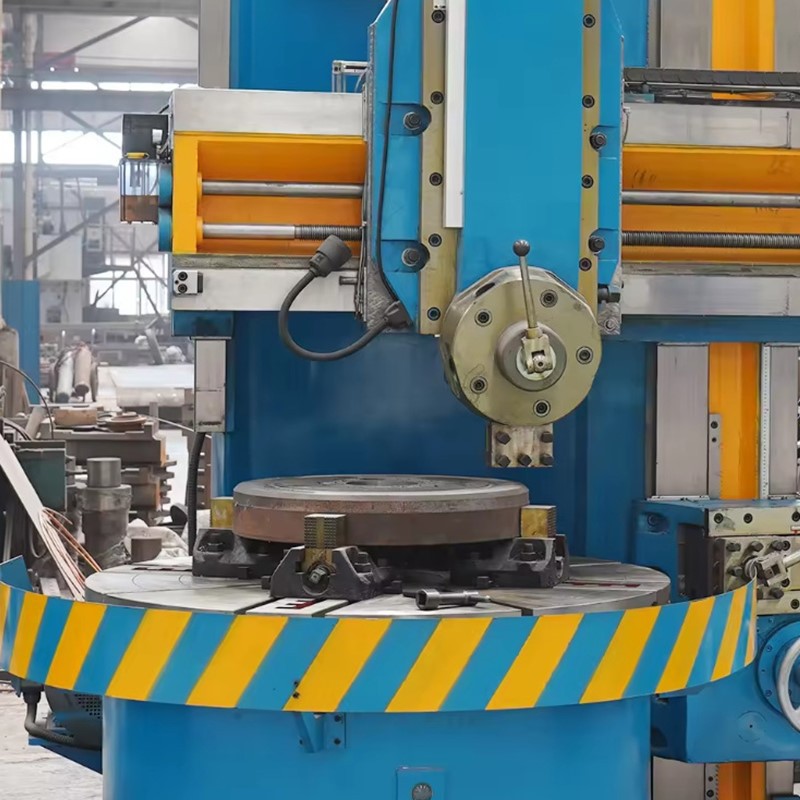

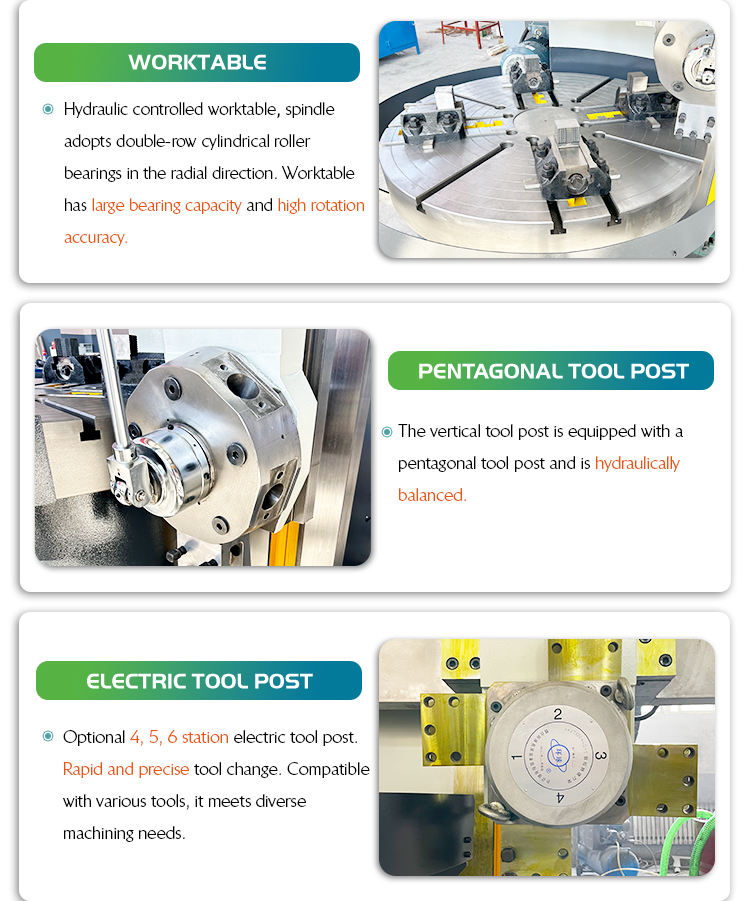

Arbeidsbordet bruker hydrodynamiske føringsveier, og spindelens radiallagre er NN30-type doble-sylindriske rullelagre, noe som resulterer i høy belastningskapasitet på arbeidsbordet og høy rotasjonsnøyaktighet.
Den vertikale verktøystolpen er utstyrt med en femkantet verktøyholder, og sideverktøystolpen er utstyrt med en firkantet verktøyholder; begge verktøystolpene er hydraulisk balansert.

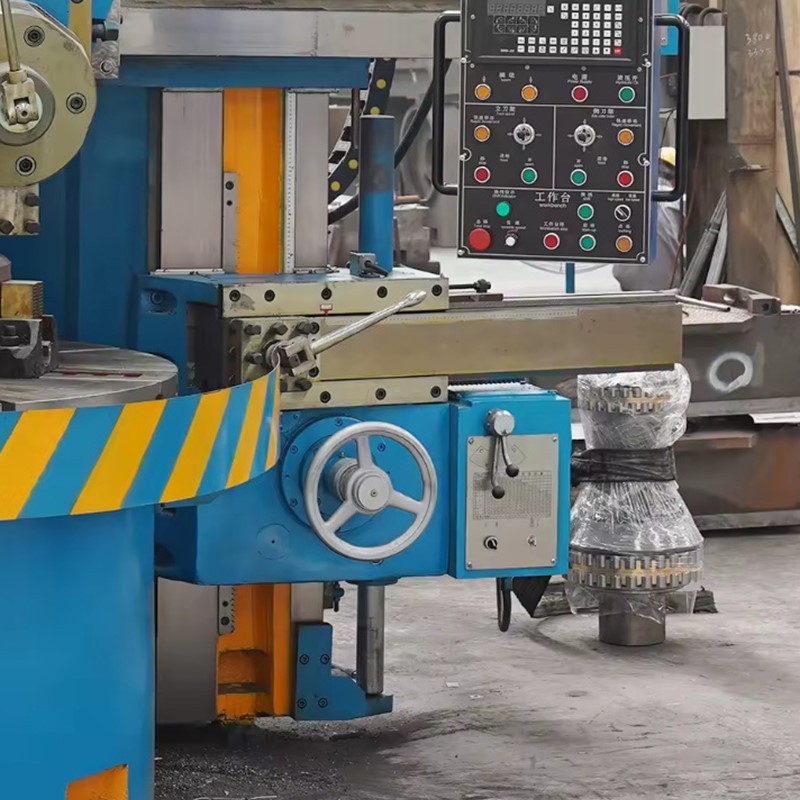

Den vertikale dreiebenkmaskinens spindeldrift drives av en vekselstrømsmotor, via en 16-trinns mekanisme for endring av spindelhastighet, og oppnår dermed et bredt spekter av bordhastigheter.
Maskinverktøyets elektriske system er PLS-styrt og utstyrt med en digital visningsenhet, noe som sikrer høyere pålitelighet.
Den vertikale dreiebenkmaskinen har et attraktivt utseende, god ergonomi og er enkel å betjene.
Sideverktøystolper og konisk dreietilbehør er tilgjengelig på forespørsel.

Tekniske parametere

Spesifikasjon	Enhet	C5110	C5112	C5116	C5120	C5123	C5126	C5132
Maks. kutte dia.	mm	1000	1250	1600	2000	2300	2600	3200
Tabell dia.	mm	900	1000	1400	1800	2000	2300	2830
Maks. arbeidsstykkets høyde	mm	800	1000	1000	1250	1350	1350	1500
Maks. vekt på arbeidsstykket	t	2	3.5	5	8	8	10	12
Maks. dreiemoment på bordet		20	25	30	40	40	45	45
Bordrotasjonshastighetsområde (16 trinn)	r/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63	2-63
Maks. skjærekraft på vertikal holder	KN	18	18	22	22	22	22	22
Vertikal verktøyholderbevegelse begrense	grad	±30 grader	±30 grader	±30 grader	±30 grader	±30 grader	±30 grader	±30 grader
Utvalg av matehastigheter (12-trinn)	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
Horisontal bevegelse av jernbane hode	mm	670	700	915	1050	1180	1600	1800
Ramvandring av skinnehodet	mm	650	650	800	800	800	800	800
Rask bevegelig hastighet på verktøyhoder	mm/min	1800	1800	1800	1800	1800	1800	1800
Bjelkeløfthastighet	mm/min	440	440	440	440	440	440	440
Knivstang-tverrsnitt.- størrelse (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40	30x40
Hovedmotorkraft	KW	18.5	22	22/30	30	30	37	45
Maskinens vekt	t	8.5	9	12.5	17.5	18.5	21	26
